高效精准，由表及里，建筑立面采集解决方案

项目背景

      某地进行立面测图项目，项目采集范围面积近2平方公里，采集范围内建筑物分布密集，总绘制建筑600栋。

项目难点

      立面测量是获取建筑立面数据和面貌，支撑城镇旧改工程、重点建筑保护、城市规划设计等事项的基础性工作。部分城镇建筑年代久远，项目缺少竣工资料，或多次改造导致图纸与现状不符，给相关工作开展带来了巨大难题。传统立面测量，以手工测量或手持测距仪为主，工作效率较低并且数据误差大，高处数据采集存在安全风险，后期数据储存难度大，处理困难，不论是成本还是效率，都已经跟不上城市更新和保护的步伐。

三种方案效率对比

       灵光Lixel L1具备实时建模、高精度、便携易用等特点，能快速获取老旧小区、城中村的密集点云和影像，更高效、安全、经济完成立面采集工作。实时建模的特性，可以帮助客户快速生成外立面测绘数据、建筑CAD图纸等成果，在建筑复杂表面、密集城区优势更为明显。

采用方案

作业流程

01采集流程

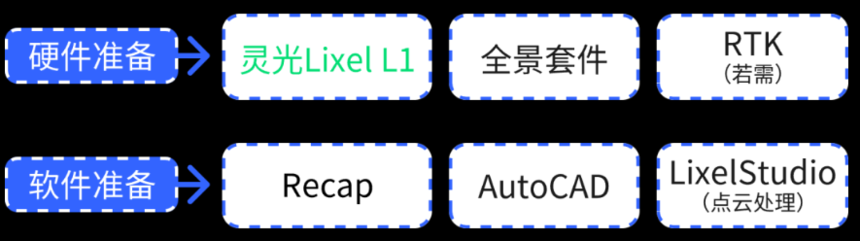

02采集准备

       在建筑立面改造中，根据项目需要，前期尽可能收集项目资料,并初步制定测量项目规划。进入测区后，实地踏勘以验证项目规划的可行性。了解现场环境，明确外业数据采集任务，做好路径规划及部署，根据项目要求调整灵光L1设备及其相关参数。使用RTK模块可以为数据赋予坐标，结合二维地图，根据范围线输出正射影像作为参考地图，利用灵光L1进行高效数据采集。

03外业数据采集

      进行规范采集作业，获取三维点云和图像数据。

04内业数据处理

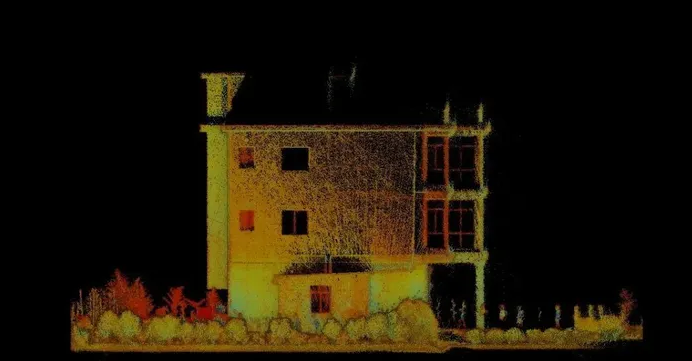

      将扫描数据从Lixel L1中导出，使用LixelStudio处理软件，进行点云全局优化、去噪、赋予绝对坐标、赋色、去除动态物体等操作。

      数据较大时可以使用多次拼接得到最终点云数据成果。

      分四视图前后左右采集绘制立面，确定要绘制的立面视图方位，调整所需模型视角，使用软件工具在三维点云数据上进行量测。

        根据客户要求，对建筑物门窗、空调机位、墙体、楼梯间等建筑物主体的角点等进行测绘，计算距离地面及左右两边墙体边线的距离，有被其他物体遮挡的部分可用填充的遮挡阴影斜线表示。将门、窗、屋顶、阳台、女儿墙、柱子、台阶等建筑物主体部件分别放在相对应的图层，并将建筑物的正立面、背立面、左立面、右立面上所有目标物绘制出来，最后整理提交。

       提供【云·图叠加】的数据展示方式，将点云数据与全景图片进行叠加展示（左图），用户可在小地图（右图）上选择目标区域进行查看，大大方便立面图绘制工作。

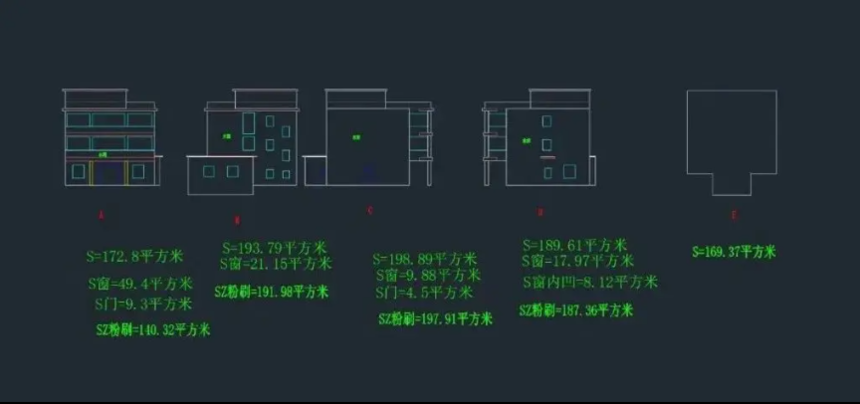

05成果展示

总结

        城市更新是对旧城区改造升级的普遍方式。筑物外立面整饰是城市更新改造的主要工作，立面测量数据的完整性、时效性和精确性，成为城市更新改造效果的关键。

        Lixel L1能对建筑物进行无接触扫描，能快速获取建筑物外立面的点云和影像，该解决方案具有采集时间短、精度高、自主性强、智能化等特点，为建筑物立面测量提供了一种更新、更快、更便捷的测量作业模式。

展望

该方案还可应用场景：

01旧城改造

为旧城改造提供立面现状及测绘数据，提高规划验收的准确性和科学性。

02古建文保

完整记录古旧建筑的立面风貌和测绘数据，为后续修复提供数据参考。

03城市规划设计

记录城市建筑真实现状，为后续城市空间规划制定、城市景观设计提供依据。
